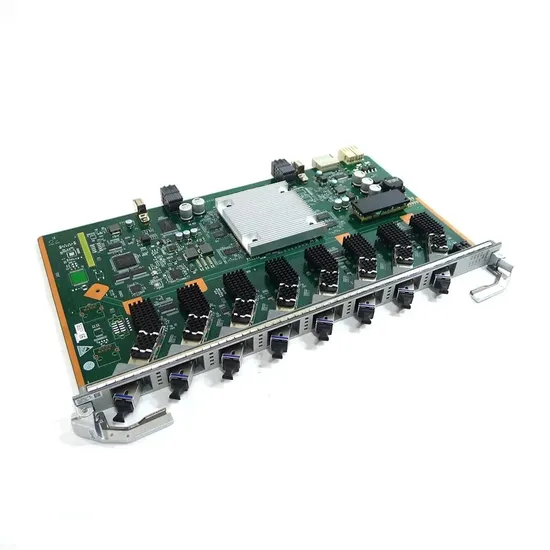

Huawei CGHD es
una tarjeta Combo que combina transmisiones GPON y XG-PON, diseñada para
terminales OLT MA5800. A diferencia de las placas de tipo Flex, esta puede
transmitir ambas transmisiones simultáneamente en cada puerto, gracias a lo
cual, al conectar al suscriptor, usted decide qué terminal de cliente instalar:
funcionarán tanto GPON como XG-PON. El CGHD está equipado con 8 ranuras SFP, el
conjunto incluye insertos de clase D2.La
transmisión GPON tiene un rendimiento de 2,5 Gb/s al descargar datos y 1,25
Gb/s al enviar. La división máxima es 1: 128: se pueden conectar 128
suscriptores a cada puerto. La tecnología XG-PON logra un ancho de banda de
descarga de 10 Gb/s y un ancho de banda de carga de 2,5 Gb/s. Además del ancho
de banda, también se aumenta la división máxima, que es 1: 256, un máximo de
256 suscriptores por puerto.Características principales:
Tarjeta Combo: transmisión de
GPON y XG-PON simultáneamente;
8
puertos;
insertos de clase D2 incluidos
en el conjunto;
Ancho
de banda GPON: 2,5/1,25 Gb/s;
Ancho
de banda XG-PON: 10/2,5 Gb/s;
máx.
split - 1:128 GPON, 1:256 XG-PON;
Para terminal OLT de la
serie MA5800.
Especificación:Huawei CGHDCapacidad 100 Gb/sModo AsimétricoNúmero de
T-CONT por puerto PON GPON: 1024XG-PON:
2048Número
máximo de flow de servicio por tarjeta PON 16368Tamaño
máximo del marco 2052 B9216 B z
ramką JumboNúmero
máximo de direcciones MAC 131072Distancia
máxima entre dos ONU dentro del puerto PON 40
kmFEC ReversibleGrupos CAR SiHQoS SiVariable-length
OMCI SiONU-based
shaping / queue-based shaping SiProtección
tipo B (single-homing) SiProtección
tipo B (dual-homing) SIProtección
tipo C (single-homing) SIProtección
tipo C (dual-homing) SI1588v2 SiDetección y
aislamiento Rogue ONT SiApagado
automático cuando la temperatura es demasiado alta SiModo de
ahorro de energía Si


Propiedades ambientales




Temperatura de funcionamiento permitida


De -40 a 65 gr. C




Consumo de energía


Estática: 26W
Máximo: 54W




Peso


0,95 kg




Propiedades
de los módulos SFP




Tipo


D2 ODN




Longitud de onda


Canal GPON:

Tx:
1490 nm
Rx:
1310 nm

Canal XG-PON

Tx:
1577 nm
Rx:
1270 nm





Tipo de inserto


SFP+




Capacidad


Canal GPON

Tx:
2,488 Gb/s
Rx:
1,244 Gb/s

Canal XG-PON:

Tx:
9,953 Gb/s
Rx:
2,488 Gb/s





Potencia óptica mínima


GPON: 3 dBm
XG-PON: 5 dBm




Potencia óptica máxima


GPON: 7 dBm
XG-PON: 8 dBm




Máxima sensibilidad de recepción


GPON: -32 dBm
XG-PON: -30.5 dBm




Tipo de conector


SC/UPC




Fibras compatibles


Singlemode




Potencia óptica overload


GPON: -12 dBm
XG-PON: -10 dBm




Relación de extracción


8,2 dB
